PCB銅帶脫落的三大原因你弄清楚了嗎?

PCB銅帶脫落的三大原因你弄清楚了嗎?


PCB制造、PCB設計PCBA加工廠家為您講解導致PCB銅帶脫落的三大原因,您會做嗎?


PCB的銅線脫落(又稱跳銅)。 PCB制造商稱這是一個層壓問題,并要求他們的生產工廠承擔不良損失。 根據客戶投訴處理經驗,PCB廠常見的拒銅原因如下:

一、PCB廠工藝因素

銅箔被過度蝕刻。 市場上使用的電解銅箔一般有單面鍍鋅(俗稱灰化箔)和單面鍍銅(俗稱紅化箔)。 常見的拋銅一般是70um以上的鍍鋅銅箔,18um以下的紅化箔和灰化箔基本沒有批量拋銅。

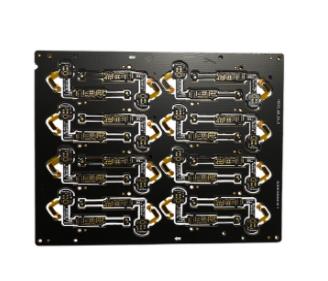

PCB circuit


1、當客戶的電路設計好蝕刻線后,如果銅箔規格發生了變化,但蝕刻參數沒有改變,銅箔會長時間停留在蝕刻液中。 由于鋅本來就是一種活潑金屬,當LED廣告屏PCB上的銅線長時間浸泡在蝕刻液中時,難免會導致線路的側蝕過度,導致部分銅線完全反應 細線鋅背層與基板分離,即銅線脫落。

另一種情況是PCB蝕刻參數沒有問題,但蝕刻后由于水洗干燥不良,銅線也被PCB表面殘留的蝕刻液包圍。 銅線長期不處理,也會造成銅線側蝕過大,飛銅。 這種情況一般表現為集中在細線路上,或者在潮濕的天氣,整個PCB上都會出現類似的缺陷。 剝開銅線看其與基層接觸面(即所謂粗化面)的顏色發生了變化,與正常銅箔的顏色不同。 看到的是底層原銅的顏色,粗線處的銅箔剝離強度也是正常的。

2、LED廣告屏PCB制程中發生局部碰撞,銅線因機械外力與基板分離。 這種缺陷的特點是定位或定向不良,脫開的銅線會有明顯的扭曲,或同一方向的劃痕/撞擊痕跡。 剝去不良部位的銅線,看銅箔表面粗糙程度。 可以看出,銅箔粗糙面顏色正常,無側面腐蝕,銅箔剝離強度正常。

3、LED廣告屏PCB線路設計不合理。 如果電路用厚銅箔設計的太薄,也會造成電路蝕刻過度,造成飛銅。


二、層壓板制造工藝原因

一般情況下,只要將層壓板的高溫段熱壓30min以上,銅箔與半固化片就基本粘合在一起,所以粘合不會影響銅箔與基板之間的粘合力。 層壓板一般。 但在貼合疊片過程中,如果PP被污染或銅箔粗糙表面破損,也會導致貼合后銅箔與基材的結合力不足,造成定位(僅適用于大板) )或零星的銅線脫落。 但測量線附近的銅箔剝離強度不會出現異常。


三、層壓板原材料的原因

1、LED廣告屏上提到,普通的電解銅箔都是鍍鋅或鍍銅后粗箔的產品。 如果粗箔生產時峰值異常,或鍍鋅/鍍銅時鍍層晶枝不良,導致銅箔本身剝離強度不夠。 當有缺陷的銅箔被壓入PCB并插入電子廠時,銅線會在外力的沖擊下脫落。 這樣不好的拋銅,在剝開銅線看銅箔粗糙面(即與基材的接觸面)后,不會造成明顯的側蝕,但整個銅箔的剝離強度會很差。

2、LED廣告屏用銅箔與樹脂的適應性差:由于樹脂體系不同,一些特殊性能的層壓板,如HTg板材,使用的固化劑一般為PN樹脂。 該樹脂分子鏈結構簡單,固化時交聯度低。 因此,不可避免地要使用具有特殊峰值的銅箔來與之匹配。 銅箔用于層壓板生產時,與樹脂體系不匹配,導致板材上的金屬箔剝離強度不夠,插件時銅線脫落不良。 PCB制造、PCB設計、PCBA加工廠家為您講解導致PCB銅帶脫落的三大原因,您會做嗎?
