電路板廠講解高品質PCB電路板的設計第二部分

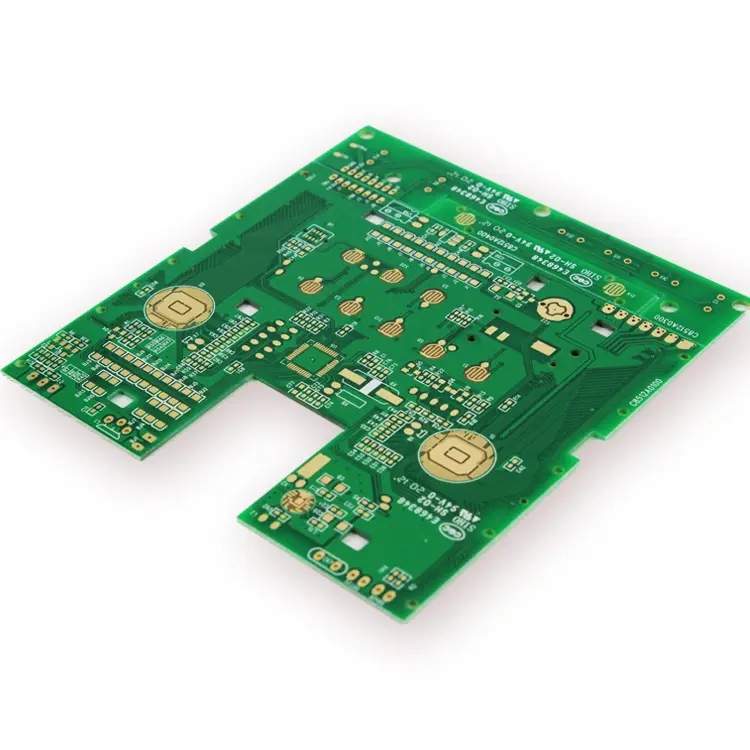

 1.布線“美學”

轉彎時避免直角，盡量用斜線或圓弧過渡。

布線應有序、分類集中布置，既可以避免不同屬性信號的相互干擾，又便于檢查和修改。 對于數字系統來說，無需擔心同一陣營的信號線（如數據線、地址線）之間的干擾，但讀、寫、時鐘等控制信號應獨立并有地線保護。

大面積敷設地面時（下文將進一步討論），地線（實際上應該是地面“面”）與信號線應盡量保持合理、等距離，并應 在防止短路、漏電的前提下盡可能靠近。

對于弱電系統，地線和電源線應盡可能靠近。

對于采用表貼元件的系統，信號線盡量全部走在前面。

2.地線布置

文獻中關于地線的重要性和布局原則的討論很多，但對于PCB中地線的實際布局還缺乏詳細、準確的介紹。 我的經驗是，為了提高系統的可靠性（而不是僅僅制作一個實驗樣機），無論多么重視地線不會太多，特別是在弱信號處理中。 為此，必須不遺余力地落實“大面積覆蓋”的原則。

鋪貼時，除那些用其他線隔開的分散場所外，一般必須呈網格狀。 電網地線的發熱性能和高頻傳導性能比整體地線好很多。 在雙面板布線中，有時必須將地線分開才能走信號線，這對于保持足夠低的接地電阻極為不利。 因此，必須采取一系列“智能”手段來保證接地電流的“暢通”。 這些技術包括：

• 表面貼裝元件被廣泛使用，以消除本應屬于地線的焊接孔所占用的空間。


• 充分利用正面空間：在表面貼裝元件較多的情況下，盡量讓信號線走最上面，把底層“無私”地讓給地線，這涉及到無數的問題。 小技巧。 我的書《pcb設計技巧之一：切換引腳》里有一個訣竅，還有很多類似的咒語，會陸續寫到。


• 合理布置信號線，將板子上的重要區域，特別是“腹地”（關系到整板地線的通訊）給地線。 只要精心設計，這是可以實現的。


• 正反面的配合：有時地線在板子的一側“拼命”。 這時盡量使兩側的接線相互協調。 “這里不需要離開主人，但有一個地方可以離開主人”。 背面相應位置留出足夠的面積來鋪設地線，然后穿過數量足夠、位置合理的過孔（考慮到過孔電阻較大）？ ” 這座大橋“將被穿越的信號線強行分割卻又不舍放棄并希望統一的臺灣海峽兩岸連接成一個具有足夠導電性的整體”。


• 如何匆忙跳墻：當巨大的地線被只有一根信號線切斷時，讓信號感到有點委屈，走跳線。 有時，我不甘心只拉一根裸線，而這個信號恰好經過一個電阻或其他“長腿”設備，所以我可以理所當然地延長這個設備的引腳，這樣它也可以充當跳線的作用 線，它不僅傳遞信號，還避免了跳線的恥辱名號：-（當然，大多數情況下，我總是能讓這樣的信號通過正確的地方，避免與地線交叉。唯一的 我需要的是觀察力和想象力。


• 最小原則：地電流路徑要合理，大電流和弱信號電流不能并列前進。 有時，如果選擇合理的路徑，一個排的地線就等于配置不合理的集團軍的地線。


最后，順便說一句，有句名言：“你可以相信你的母親，但永遠不要相信你的土地”。 在極弱信號處理的情況下（微伏以下），即使地電位以任何方式保持一致，電路上關鍵點的地電位差仍然會超過被處理信號的幅度，至少相同 的數量級。 即使靜態電位合適，瞬時電位差仍然可能很大。 對于此類場合，首先原則上應使電路盡可能獨立于地電位工作。 電路板組裝、電路板設計、電路板加工廠家講解高品質PCB電路板設計第二部分。
