線路板廠講解高品質印制板的設計第3部分

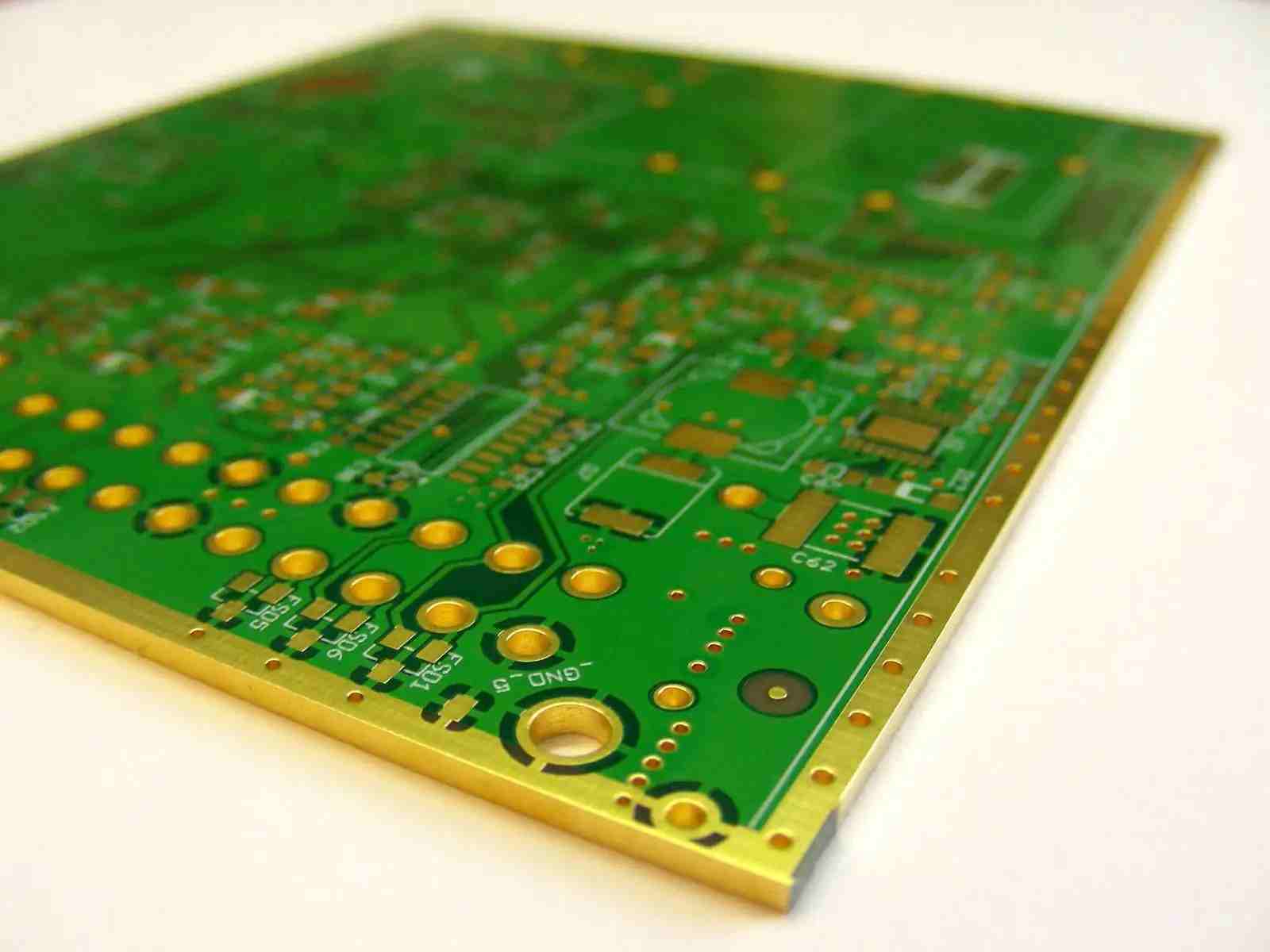

 電源線接線和電源濾波器

一般文獻認為電源線應該越粗越好，我不敢完全同意。 只有在大功率的情況下（平均電源電流可能在1秒內達到1A），才必須保證足夠的電源線寬（以我的經驗，每1A電流50mil就可以滿足大部分場合的需要） 。 如果只是為了防止信號干擾，電源線的寬度并不是關鍵。 甚至，有時更細的電源線更有益！ 供電質量一般不在于其絕對值，而在于供電的波動和疊加干擾。 濾波電容是解決電源干擾的關鍵！ 如果您的應用確實對電能質量有嚴格要求，請不要在濾波電容器上省錢！ 使用濾波電容時應注意以下事項：

整個電路的電源輸入端要有“全”濾波措施，各類電容要相互匹配，“不能少”。 至少對于數字系統來說，至少應該有100uf電解+10uf鉭+0.1uf芯片+1nf芯片。 更高頻率（100khz）100uf電解+10uf鉭+0.47uf貼片+0.1uf貼片。 交流模擬系統：用于直流和低頻模擬系統：1000uf | 1000uf電解+10uf鉭+1uf芯片+0.1uf芯片。

每一個重要的芯片周圍都應該有“一組”濾波電容。 對于數字系統來說，一般0.1uf的芯片就足夠了。 重要芯片或工作電流較大的芯片也應接10uf鉭或1uf芯片。 工作頻率最高的芯片（CPU、晶振）也應該接10nf | 470pf 或 1nf 芯片。 電容應盡可能靠近芯片的電源引腳，并盡可能直接連接。 電容器越小，距離應該越近。

對于貼片濾波電容，內部部分（從濾波電容到貼片電源引腳）應盡可能厚。 最好并排使用多根細線。 有了濾波電容提供低（交流）阻抗電壓源并抑制交流耦合干擾，電容引腳外的電源線（指主電源到濾波電容的這段）就不再那么重要了。 線寬不需要太粗，至少不需要占用大量的板面積。 在一些模擬系統中，電源輸入還需要使用rc濾波網絡，以進一步抑制干擾。

對于工作溫度范圍較寬的系統，需要注意的是，鋁電解電容器在低溫下性能會降低甚至失去濾波作用，應改用合適的鉭電容器代替。 例如用100uf鉭替代470uf鋁 | 1000uf 鋁，或用 22uf 鉭片替代 100uf 鋁。 電路板組裝及電路板加工廠家講解高品質印制板設計第三部分。

注意鋁電解電容不要離大功率加熱裝置太近。
