PCB翹曲元件、無鉛焊接和倒裝芯片解釋
31Jan
Andy 0條評論

PCB翹曲元件、無鉛焊接和倒裝芯片解釋

PCB翹曲元件、無鉛焊接和倒裝芯片解釋


PCB板翹曲元件

為了防止印刷電路板過度向下彎曲,在回流爐中正確支撐電路很重要。 PCB翹曲是電路組裝中需要考察的重要因素,應嚴格進行特殊說明。 BGA 或 PCB 在回流焊過程中受熱引起的翹曲會導致焊孔,并在焊點上留下大量殘余應力,形成早期缺陷。 云紋投影壓印系統就是用來簡單描繪這種翹曲的。 該系統可在線或離線操作,用于描述預置封裝和PCB翹曲的特征。 離線系統還可以根據設備和PCB在爐內設置的時間/溫度坐標,通過翹曲圖形模擬回流焊環境。


無鉛焊接

無鉛焊接是許多公司開始使用的另一項新技能。 這種技能始于歐盟和日本工業。 起初,它用于在 PCB 組裝過程中去除焊接中的鉛。 完成此技能的日期一直在變化。 最開始是2004年提出完成這項技能,后來提出2006年完成這項技能,但是現在很多公司都在爭取2004年有這項技能,現在也有一些公司供應無鉛產品。

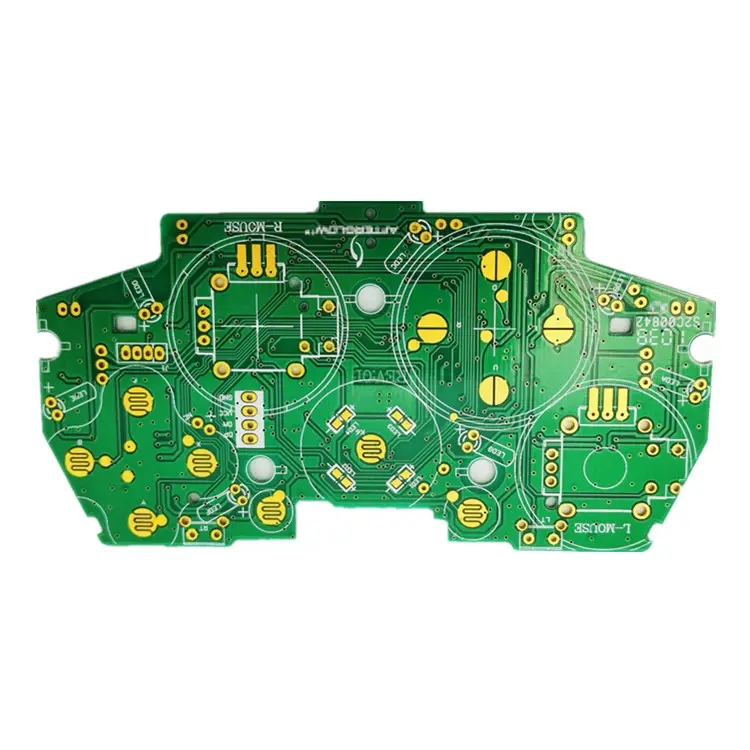

PCB board


現在市場上有很多無鉛焊料合金,美國和歐洲最常見的合金成分是95.6Sn/3.7Ag/0.7Cu。 根據規范,這些焊料合金的處理與 Sn/Pb 焊料的處理沒有太大區別。 印刷和安裝過程是相同的。 第一個區別是回流焊工藝,即大多數無鉛焊料需要選擇較高的液體溫度。 Sn/Ag/Cu合金的峰值需求溫度一般比Sn/Pb焊料高30℃左右。 此外,已表明回流工藝窗口比標準 Sn/Pb 合金嚴格得多。

對于小型無源元件,垂直和橋接缺陷的數量也可以通過減少相同的外觀來減少,特別是對于 0402 和 0201 規模的封裝。 綜上所述,無鉛組裝的可靠性表明完全可以與Sn/Pb焊料相媲美,但高溫環境在室外,例如汽車使用中的工作溫度可超過150℃。


倒裝芯片

當當時的高級技能融入到標準化的SMT元器件中時,技能遇到了最大的困難。 倒裝芯片廣泛用于BGA和CSP中使用初級封裝元件,盡管BGA和CSP現在已經選擇了引線結構技術。 在板級組裝中,倒裝芯片的使用可以帶來很多優勢,包括元件尺寸的縮小、功能的進步和成本的降低。

不幸的是,制造商必須增加投資來選擇倒裝芯片技術,以升級機器并增加倒裝芯片技術的專用設備。 這些設備包括安裝系統和底部填充滴涂系統,可以滿足倒裝芯片的高精度要求。 此外,它還包括 X 射線和聲學圖像系統,用于回流焊后的焊縫檢測和底部填充后的孔洞分析。

焊盤描述,包括形狀、尺寸和掩模限制,對于可制造性和可測試性 (DFM/T) 以及成本滿意度至關重要。

Flip chip on PCB (FCOB) 主要用于注重小型化的產品,例如藍牙模塊組件或醫療設備。 一種藍牙模塊印制板,采用倒裝芯片技術,采用與0201無源元件相同的封裝。 倒裝芯片和0201設備同樣的高速貼裝和處置,也可以在封裝周圍放置焊球。 這可以說是SMT流水線標準化和先進技能實施的一個很好的例子。

隨著電子產品組裝密度高、體積小、重量輕,SMT元器件的體積和重量?jī)H為傳統插件元器件的1/10左右。 一般采用SMT后,電子產品體積縮小40%~60%,重量減輕60%~80%。 可靠性高,抗震性強。 焊點不良率低。 高頻特性良好。 減少電磁和射頻干擾。

PCB制造、PCB設計PCBA加工廠商將講解PCB翹曲元件、無鉛焊接和倒裝芯片。
