什么是PCB設計？ 現在設計工程師給大家分享一下

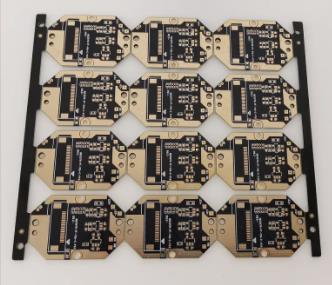

印制電路板的設計是根據電路原理圖來實現電路設計者所需要的功能。 印制電路板的設計主要是指布局設計，需要考慮外部連接的布局。 內部電子元件的優化布局、金屬布線和過孔的優化布局、電磁防護、散熱等因素。 優秀的布局設計可以節省生產成本并實現良好的電路性能和散熱。 簡單的版圖設計可以通過手工實現，而復雜的版圖設計則需要通過計算機輔助設計（CAD）來實現。

PCB 設計是任何電子產品開發過程的主要功能。為了使PCB在其規格范圍內可靠地運行，PCB設計流程非常重要，必須遵循有效的流程。

PCB設計軟件

對于大公司和個體 PCB 設計師來說，有許多計算機輔助設計 (CAD) 軟件包可供使用。 最常用的 CAD 工具是 Altium designer、PAD、Allegro 和 OrCAD。 對于學生和業余愛好者來說，您可以使用免費的 CAD 工具，例如 Eagle 和 KICad，盡管它們的功能有限。 PCB設計軟件的功能差異很大。 基本軟件工具提供更簡單的功能，而付費工具則提供更多功能，例如復雜的布線和模擬。 隨著技術更新的復雜性和要求不斷增加，通常需要高端軟件工具。

原理圖捕捉

一旦設計規范完成并為 PCB 創建了清晰的要求列表，第一步就是捕獲原理圖。 盡管可以手動繪制原理圖，但大多數原理圖是使用 PCB 設計軟件在計算機上捕獲的。 原理圖是 2D 渲染圖，用作在 PCB 上放置組件和布線的藍圖。 創建原理圖符號并將其鏈接到 PCB 引腳，這定義了每個組件的物理尺寸以及銅焊盤或通孔的位置。

元件放置

PCB 設計的下一階段是元件布局。 要將組件集成到 PCB 設計中，必須在其封裝中定義所有相關信息。 此外，還必須定義板的尺寸和形狀、任何鉆孔信息、預留、關鍵部件的位置等。

在進行詳細的PCB設計之前，重要的是要粗略地了解電路板上元件的位置，并確定電路板上是否有足夠的空間來容納所有必要的電路。 此過程還將有助于確定需要多少層。 粗略放置完成后，您可以開始更詳細的元件放置。 這可能會考慮諸如可能需要相互通信或可能影響某些信號速度的設備的接近度等問題，以及諸如射頻考慮因素等其他信息。

路線

放置元件后，PCB 設計的下一階段是對所有元件之間的連接（布線）進行布線。 首先，如果設計比較復雜，則在PCB設計軟件中輸入一組規則。 如果違反這些規則，將會觸發錯誤消息。 接下來，您將從原理圖生成一個網絡列表，顯示所有組件之間的所有跡線。 首先完成關鍵路徑。 在這種情況下，走線的尺寸和長度至關重要。 然后完成剩下的路線，通常是在 PCB 的各層中上下移動。

制造產量

PCB設計照片的信息以Gerber文件的形式輸出。 這是 PCB 制造商使用的標準格式，也是照片繪圖儀使用的 NC 文件形式。 除了Gerber數據外，還將生成鉆孔信息、絲網印刷和光刻膠信息。 制造商生成并使用拾取和放置數據來對實際將組件固定到 PCB 的機器進行編程。 PCB加工和PCB組裝廠家講解什么是PCB設計？ 現在設計工程師就給大家分享一下。
