談?wù)凱CB短路的檢查與預防
06Jan
Jeff 0條評論

談?wù)凱CB短路的檢查與預防

電路板產品維修中最常遇到的問題之一就是短路。 短路對PCBA的危害相當大,小到燒毀元器件,大到報廢PCBA。 我們必須盡可能避免短路。 抓好每一個生產環節,檢查每一個可疑點。

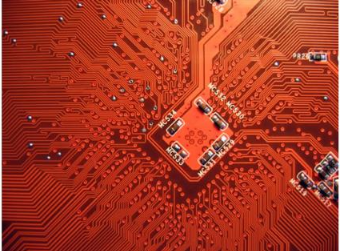

pcb board

1、如果是手工焊接,要養成良好的習慣。 首先,焊接前要目視檢查PCB板,用萬用表檢查關鍵電路(尤其是電源和地)是否短路; 其次,每焊一塊PCB到一塊芯片,用萬用表測試一下電源和地是否短路; 另外,焊接時不要隨意亂扔烙鐵。 如果把焊錫扔到芯片(尤其是表貼元件)的焊腳上,就不容易找到了。

2、在電腦上打開PCB圖,點亮短路的網絡,看最近的在哪里,哪一個最容易接上一個。 特別注意IC內部短路

3、發現短路。 拿板子剪線(特別是單/雙層)。 剪完線后,給每個功能塊分別上電,一個一個的消除。

4、使用短路定位分析儀,如新加坡PROTEQ CB2000短路跟蹤儀、香港智能科技QT50短路跟蹤儀、英國POLAR ToneOhm950多層板電路短路檢測儀等。

5、小型表貼電容焊接時要小心,特別是電源濾波電容(103或104),數量多,容易造成電源與地短路。 當然,有時電容器會因運氣不佳而短路,因此最好的方法是在焊接前檢查電容器。

6、如果是BGA芯片,因為所有PCB焊點都被芯片覆蓋了,看不到,而且也是多層板(4層以上),所以在使用的時候最好把每個芯片的電源分開 設計,并用磁珠或 0 歐姆電阻連接。 這樣,當電源對地短路時,斷開磁珠檢測,就很容易定位到一塊PCB芯片。 因為BGA很難焊接,如果不是機器自動焊接的話,會把相鄰的電源和兩個焊球短路。
