PCB抄板是指對現有電子產品或物理電路板進行PCB抄板的過程。 與PCB設計不同，PCB拷貝是一種逆向研究方法。 通過專業PCB逆向原理圖軟件等一系列逆向技術研究，衍生出產品PCB文件、BOM清單、SCH原理圖文件等全套生產資料，進而用于產品克隆過程中。

在多年的PCB抄板實踐中，龍芯世紀積累了豐富的經驗，掌握了上百種反推方法，并結合最新的PCB反推原理圖軟件，可為客戶提供各種高頻板反推原理圖及修改、反推設計 以及多層盲孔板反向繪制原理圖、8層服務器電腦主板原理圖反向設計、10層以上PCB文件反向繪制原理圖等。 那么問題就來了。 原理圖反轉過程中需要注意什么？ 龍芯世紀總結了以下經驗：

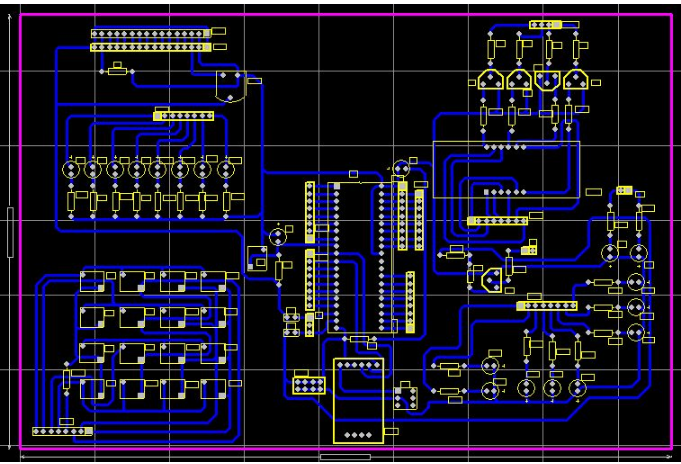

一、合理劃分功能區

在逆向設計好的PCB原理圖時，合理劃分功能區域可以幫助工程師減少一些不必要的麻煩，提高繪圖效率。 一般情況下，PCB板上具有相同功能的元器件會集中排列，這樣功能劃分可以為反推原理圖提供方便、準確的依據。 但是，這個功能區的劃分并不是隨意的。 要求工程師對電子電路相關知識有一定的了解。 首先找出一個功能單元的核心部件，然后根據路由連接找出同一功能單元的其他部件，形成功能分區。 功能分區的形成是原理圖繪制的基礎。 另外，在功能分區的過程中巧妙地運用了電路板上元器件的數量，有利于更快的進行功能分區。

二、參考件對齊

參考零件可以說是原理圖繪制開始時要用到的主要零件。 參考件確定后，就可以根據這些參考件的管腳進行繪圖，最大程度保證原理圖繪制的準確性。 對于工程師來說，參考件的確定并不是很復雜。 一般選擇在電路中起主要作用的元器件作為參考件。 它們一般尺寸較大，針腳較多，便于繪圖。 例如集成電路、變壓器、水晶管等都可以作為合適的參考件。

三、正確區分線路，合理畫出布線

對于地線、電源線和信號線的區分，工程師還需要具備電源、電路連接、PCB布線等相關知識，這些電路的區分可以從元器件的連接、電路的寬度等方面進行分析 銅箔與電子產品的特性。 在布線圖中，為避免線路交叉、互穿，地線可以使用大量的接地符號，各種線路可以使用不同顏色的不同線，以保證清晰識別，各種也可以使用特殊標記 元器件，甚至單元電路都可以單獨畫出來，最后組合起來。

四、掌握基本框架，借鑒類似原理圖

工程師需要精通基本電子電路的框架構成和原理圖繪制。 不僅能直接畫出一些簡單經典的單元電路的基本組成形式，還能構成電子電路的整體框架。 另外，同類型的PCB產品在原理圖上存在一定的相似性，工程師可以充分借鑒相似的電路圖，根據經驗的積累來反推新產品的原理圖。

五、檢查優化

原理圖畫好之后，經過測試驗證，PCB原理圖的逆向設計可以說是完成了。 需要檢查和優化對 PCB 分布參數敏感的元件的標稱值。 根據PCB文件圖，需要對原理圖進行比對、分析和檢查，確保與文件圖完全一致。 如果在檢查中發現原理圖布局與要求不符，將對原理圖進行調整，直至完全合理、規范、準確、清晰。
