什么是電路板設計的原理圖捕獲？ 現在讓我告訴你

簡而言之，原理圖捕獲是將紙質設計轉換為電子表示的過程，可以通過電路仿真或 PCB 設計包等軟件工具進行處理。

基本原則

電路圖基本上是組件列表以及這些組件連接之間的鏈接。 這些元件可以是電子元件（從簡單的電阻器到復雜的集成電路芯片或 FPGA），也可以是機械元件（例如連接器、刻度盤或開關）。

原理圖捕獲過程需要包括工作所需的電路設計中的所有內容，包括與其環境的電氣連接。 因此，注重細節至關重要； 當事情沒有按預期工作時，電路設計中的任何遺漏都會令人頭疼，并可能導致診斷和糾正措施的高昂成本。

原理圖捕獲過程的輸出可以以網表的形式導入到其他軟件工具中，例如仿真程序或PCB設計包。

經驗法則

創建原理圖時，一些提示可以節省時間并防止出現問題。

信號流應始終從左到右，從輸入到輸出。 同樣，供電也應從上到下。 這種約定確保任何人看到原理圖后都能立即知道信號在哪里輸入和輸出、哪些線路承載信號以及哪些線路承載功率。

所有標簽應遵循一致的命名約定，以幫助讀者理解和突出潛在的問題。 例如，標記為電源線但定位為信號線的連接將立即脫穎而出，從而節省設計或制造期間進一步解決問題的時間。 PCBA廠商將為您介紹原理圖捕獲是將紙質設計轉化為電路仿真或PCB設計包等軟件工具的過程。

電線盡可能不要交叉或合并，以免混淆電線之間是否有連接。 使用通用符號進行電源連接可以減少線路數量并使原理圖更加清晰。 如果您確實需要交叉線，請向讀者解釋情況確實如此。 如果連接行，則最多限制為三行。 三個以上的石灰同時相遇可能會被誤認為跨越邊界。

如果原理圖很大，需要覆蓋多個頁面，請將組件分開，使每個頁面都有完整的功能塊，而不是將它們隨意放置在頁面之間。 頁面之間的線條流線連接應該是可識別的。

不要忘記不屬于功能設計的元件：去耦電容、線路濾波器、防雷器件。 設備在現實世界中運行所需的大量組件并不是其基本功能的一部分。 然而，如果忘記將這些包含在原理圖捕獲中，則如果未將它們包含在 PCB 布局設計中，將使仿真結果無效并導致嚴重問題。

最后，如果原理圖的任何方面不清楚，請添加描述。 然后，當你擺脫對電路的思考并且不記得當時做出的一些設計決策時，當你回顧原理圖時，你會感謝自己。

電路仿真

該仿真工具可用于原理圖設計、模擬輸入和監控理論輸出。 這些工具允許設計人員在所有可能的輸入條件下測試電路設計，驗證電路是否按預期運行，并根據其實現的設備的總體要求驗證電路。

原理圖中包含的每個組件和輸入信號都需要定義其工作參數和性能特征。 盡管標準組件的詳細信息通常可在數據庫中獲得，但自定義或不尋常的組件可能需要定義和輸入此信息。 請記住，模擬的效果取決于它使用的數據。 任何錯誤，無論多么小，都可能導致誤導性或不具代表性的結果，這些結果只有在組裝設備運行時才會顯現出來。

重要的是要記住，仿真工具會告訴您電路在完美條件下會做什么。 因此，除非將它們添加到模型中，否則它們不會考慮現實世界的影響，例如由阻抗或輻射噪聲引起的路由損耗。 此外，它不會考慮來自接收到的輻射或傳導噪聲發射的干擾、信號線之間的串擾以及其他間接影響。

優秀的設計者會調查自己的電路設計對這些因素的敏感性，并將這些因素作為約束輸入到PCB設計中。 這些約束轉化為布線的最小寬度和最大長度參數、布線的間距約束以及屏蔽/屏蔽要求。

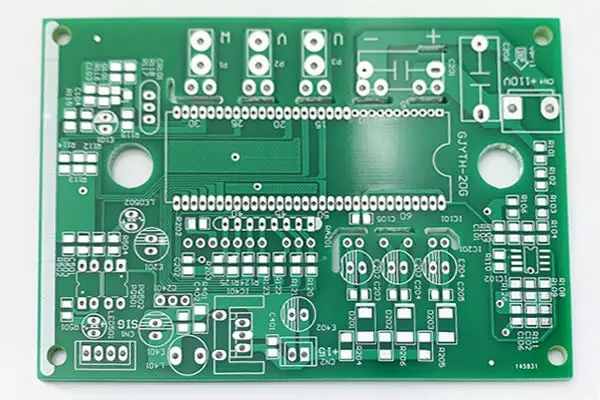

PCB設計

各種工具將自動將原理圖設計轉換為 PCB 布局，優化零件定位和布線，以最大限度地提高性能并滿足任何指定的約束。 然而，在致力于制造電路板之前，一定要仔細檢查原理圖設計。 大多數軟件包都包含可以檢測錯誤的規則檢查，但這些并不能替代手動檢查。

簡單的問題，例如去耦電容距離元件太遠，可能會避免自動檢查，這就是保持警惕的原因。 如果 PCB 無法工作，任何錯誤，無論多么細微，都可能導致時間和金錢的浪費。 通過鉆孔和添加旁路走線來解決小問題可能足以滿足一次性原型設計的要求，但對于大規模生產來說并不理想。

簡而言之，回答“什么是原理圖捕獲？” 的問題。 此過程允許設計人員模擬他們的電路以驗證他們的設計，然后以最小的努力創建最佳的 PCB 布局。 但在流程的每一步中，設計者都需要仔細檢查，防止錯誤影響后續步驟。 仿真工具和PCB設計包可以獲得原理圖，使設計人員的工作更加輕松。 然而，它們從來都不是完美的，設計者不應該在沒有經過徹底審查的情況下依賴工具的輸出。
