PCB設計中等線PCB布局的13條基本規則

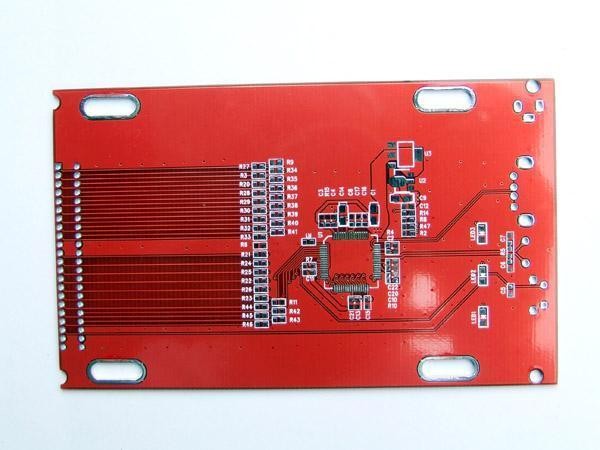

1、按照電路模塊布局，實現相同功能的相關電路稱為模塊。 電路模塊中的元件應就近集中，同時數字電路和模擬電路分開

2、工裝孔、標準孔等非安裝孔周圍1.27mm范圍內請勿安裝電子元件。 請勿在螺釘等安裝孔周圍3.5mm（M2.5）、4mm（M3）范圍內安裝元件；

3、水平安裝的電阻、電感（插件）、電解電容等元件下方應避免打孔，避免波峰焊后過孔與元件外殼短路；

4、元件外側與板邊距離5mm；

5、安裝元件的焊盤外側與相鄰插入元件的外側大于2mm；

6、金屬外殼元件及金屬件（屏蔽盒等）不得接觸其他元件，靠近印刷線路和焊盤，間距大于2mm。 另一側定位孔、緊固件安裝孔、橢圓孔、方孔距板外大于3mm。

7、加熱元件不得靠近電線和熱敏元件； 高熱元件應均勻分布；

8、電源插座應盡量靠近印刷電路板。 電源插座和與其連接的總線端子應置于同一側。 應采取特殊等距接線，避免在連接器之間放置電源插座及其他焊接連接器，以方便連接。 這些插座、連接器焊料和電源線設計以及扎帶。 應考慮電源插座與焊接處的距離，以方便電源插頭的插拔。

9、其他元件：都是IC元件嗎？ 全部在一側對齊，并且極性成分的極性被清楚地標記。 同一印制板上的極性不得超過兩個方向。 當有兩個方向時，兩個方向互相垂直；

10、板面布線要適當密集。 若密度差太大，則需用大于8mil（或0.2mm）的網孔填充網狀銅箔；

11、不可能有嗎？ 過孔避免因錫膏流失而造成焊料流失。 重要信號線不允許穿過插座引腳；

12、貼片一側對齊，字符方向與包裝方向一致；

13、偏振元件應盡可能與同一板上極性標記的方向一致。

二、元件接線規則

1、接線應在距離PCB板邊緣≤1mm、安裝孔周圍1mm以內的區域進行；

2、電源線盡量寬，不得小于18mil； 信號線寬度不小于12mil； CPU輸入輸出不小于10mil（或8mil）； 線距不得小于10mil；

3、正常通孔不得小于30mil；

4、雙列直插：60ml墊，40ml孔徑； 1/4W電阻：51*55mil（0805表面貼裝）； PAD嵌入時為60mil，孔徑為42mil； 無限電容：51*55mil（0805？表面貼裝）； PAD線50mil，孔徑28mil；

5、電源線與地盡量呈放射狀，信號線不得有環回。 PCB設計及PCB加工廠家介紹：PCB設計等線PCB布局的13條基本規則。
