總結PCB板設計中的一些注意點

作為一名電子工程師，電路設計是一項必要的辛苦工作，但無論原理設計多么完美，如果電路板設計不合理，性能都會大打折扣，嚴重時甚至無法正常工作。 根據我的經驗，我總結了以下PCB設計中應注意的幾點，希望對您有所啟發。

制作物理邊框

封閉的物理框架是未來元件布局布線的基礎平臺，也是自動布局的約束。 否則原理圖上來的元件就會不知所措。 但這里一定要注意準確性，否則以后會遇到很多麻煩。 另外，拐角處最好采用圓弧，一方面可以避免尖角劃傷工人，另一方面可以減少應力影響。 以前，我的一個產品總是在運輸過程中被幾臺機器損壞。 最好用圓弧代替。

組件和網絡介紹

將組件和網絡繪制到繪制的邊框中應該很容易，但是這里經常出現問題。 注意根據提示的錯誤將問題一一解決，否則后面會更費力。 這里的問題一般有以下幾種：找不到元件的封裝形式，元件網絡有問題，有未使用的元件或管腳。 建議這些問題可以很快得到解決。

組件布局

元器件的布局和走線對產品的壽命、穩定性和電磁兼容性影響很大，應特別注意。 一般來說，應遵循以下原則：

下訂單

首先將部件放置在與結構相關的固定位置，如電源插座、指示燈、開關、連接器等。放置完這些部件后，使用軟件的LOCK功能將其鎖定，使其不會被移動。 未來的錯誤。 然后在電路上放置特殊元件和大型元件，如加熱元件、變壓器、IC等。最后放置小型器件。

注意散熱

元件布局時應特別注意散熱。 對于大功率電路，功率管、變壓器等發熱元件應盡量遠離，以利于散熱。 不宜集中在一處，也不宜高電容器距離太近，以免電解液過早老化。

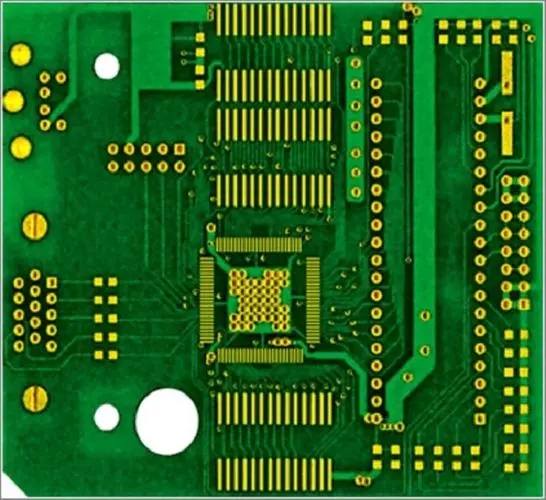

接線

接線原理

路由的學問很深奧，每個人都會有自己的體會，但還是有一些通用的原則：

• 兩塊面板布線時，兩側導體應垂直、傾斜或彎曲，避免相互平行，以減少寄生耦合； 電路輸入輸出所用的印制線應盡量遠離相鄰平行線，以避免反饋。 最好在這些線之間添加接地線。

• 接線拐角盡量大于90°，不允許有低于90°的拐角，并且盡量少用90°拐角


• 對于同一地址線或數據線，走線長度相差不宜過大，否則短線部分需通過手工走線來補償


• 高頻數字電路應更薄、更短


• 大電流信號、高壓信號、小信號應隔離（隔離距離與所承受的耐壓有關。一般2KV時板上距離應為2mm，并按比例增加。對于 例如，如果要進行3KV耐壓測試，高低壓線之間的距離應大于3.5mm，很多情況下，為了避免爬電，還在高低壓線之間開槽。 印刷電路板。）


• 盡量在焊接面上走線，尤其是過孔工藝的PCB


• 盡量減少過孔的使用


• 單面板焊盤一定要大，焊盤連接的導線一定要粗。 可以的時候就可以流淚。 一般單面板廠家的質量都不是很好，否則會出現焊接和RE-WORK的問題


• 大面積鍍銅層應呈網格狀，防止波峰焊時因熱應力而產生氣泡和板材彎曲。 但特殊情況下，需考慮GND的流向和大小。 用銅箔填充物質并不容易，但必須走線


• 元件和接線不要放置得太靠近邊緣。 一般單面板多為紙板，受力后容易破裂。 連接或放置在邊緣的元件將會受到影響


• 必須考慮生產、調試、維護的方便性


對于模擬電路來說，處理地的問題非常重要。 地面上產生的噪音往往很難預測，但一旦產生，就會帶來很大的麻煩。 不應該下雨。 對于功放電路來說，極小的地噪聲會因后級的放大而對音質產生重大影響； 在高精度A/D轉換電路中，如果地線上存在高頻成分，就會產生一定的溫漂，從而影響放大器的工作。 這時可以在板子的四個角處加一個去耦電容。 一腳連接板上的地，另一腳連接到安裝孔（通過螺釘連接到外殼）。 這樣就可以消除這個成分，放大器和AD就會穩定。

另外，在人們更加注重環保產品的情況下，電磁兼容問題也顯得更加重要。 一般來說，電磁信號有三個來源：信號源、輻射和傳輸線。 晶體振蕩器是一種常見的高頻信號源。 在功率譜中，晶振的諧波能量值會明顯高于平均值。 可行的方法是控制信號的幅度、晶振外殼接地、屏蔽干擾信號、使用專用的濾波電路和器件。

需要注意的是，蛇形布線因用途不同而具有不同的功能。 用于計算機主板上的PCIClk、AGP Clk等一些時鐘信號。 它有兩個作用：1.阻抗匹配；2.阻抗匹配。 3.濾波電感。

對于一些重要的信號，比如INTELHUB架構中的HUBLink，總共有13個HUBLink，頻率可以達到233MHz。 它們的長度必須嚴格相等，以消除時間延遲帶來的隱患。 這時，蛇形走線是唯一的解決方案。

一般來說，蛇形走線的線距＞＝2倍線寬； 如果在普通PCB板上，除了濾波電感的作用外，還可以作為收音機天線的電感線圈。

調整和改進

布線完成后，需要對文字、個別元件、布線、敷銅等進行一些調整（這項工作不宜過早做，否則會影響速度，給布線帶來麻煩）等。
