PCB設計時你真的知道如何選擇磁珠嗎?
05Oct
Andy 0條評論

PCB設計時你真的知道如何選擇磁珠嗎?

PCB設計時你真的知道如何選擇磁珠嗎?


PCB設計中到底使用貼片磁珠還是貼片電感主要取決于應用場景。例如,諧振電路中需要貼片電感;在消除不需要的EMI噪聲時,使用SMD磁珠是最佳選擇。

1、特別要注意的是,磁珠的單位是歐姆,而不是亨特。因為磁珠的單位是根據一定頻率下產生的阻抗來標稱的,所以阻抗的單位也是歐姆。磁珠的DATASHEET一般會提供頻率和阻抗的特性曲線。標準是100MHz,比如1000R 100MHz,就是說磁珠的阻抗在100MHz時相當于600歐姆。

2、普通濾波器由無損電抗元件組成。它們在線路中的作用是將阻帶頻率反射回信號源。因此,此類濾光片也稱為反射濾光片。當反射濾波器與信號源的阻抗不匹配時,部分能量會反射回信號源,造成干擾電平的增強。為了解決這個問題,可以在濾波器的進線上使用鐵氧體磁環或磁珠套,利用磁環或磁珠對高頻信號的渦流損耗,將高頻成分轉化為熱損耗。因此,磁環和磁珠實際上吸收高頻成分,因此有時也稱為吸收濾波器。

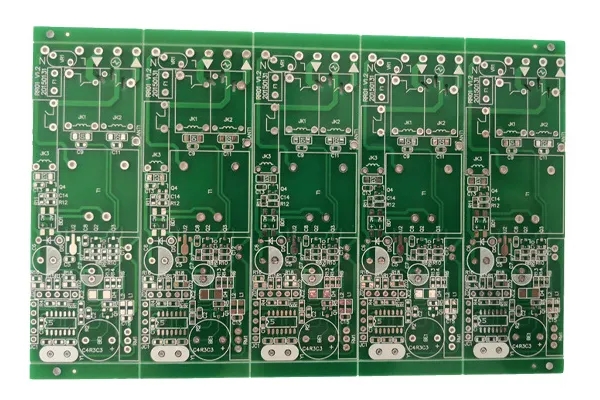

PCB design

不同的鐵氧體抑制元件具有不同的最佳抑制頻率范圍。一般來說,磁導率越高,抑制頻率越低。另外,鐵氧體的體積越大,抑制效果越好。網上有研究發現,當體積一定時,長而細的形狀比短而粗的形狀具有更好的抑制效果,并且內徑越小,抑制效果越好。然而,在直流或交流偏壓的情況下,也存在鐵氧體飽和的問題。抑制元件的截面越大,越不易飽和,可容忍的偏壓也越大。 EMI吸收磁環/磁珠抑制差模干擾時,通過其的電流值與其體積成正比,兩者錯位導致飽和,降低元件性能;抑制共模干擾時,將電源的兩根線(正負)同時穿過磁環。有效信號是差模信號。EMI吸收磁環/磁珠對其沒有影響,但對于共模信號會表現出較大的電感。磁環更好的使用方法是反復纏繞磁環的導體以增加電感。可根據抑制電磁干擾的原理合理使用。

鐵氧體抑制元件應安裝在靠近干擾源的位置。輸入輸出電路應盡量靠近屏蔽殼的進、出口。 對于鐵氧體磁環和磁珠組成的吸收濾波器,除了選擇磁導率高的有損材料外,還應注意其應用。 它們對電路中高頻成分的阻值約為十幾到幾百Ω,因此它在高阻抗電路中的作用并不明顯。相反,在低阻抗電路(例如配電、電源或射頻電路)中它將非常有效。

鐵氧體廣泛用于 EMI 控制,因為它可以衰減較高頻率,并讓較低頻率幾乎不受阻礙地通過。用于EMI吸收的磁環/磁珠可以制成各種形狀,廣泛應用于各種場合。如果是在PCB上,可以加在DC/DC模塊、數據線、電源線等處,吸收線路上的高頻干擾信號,但不會在系統中產生新的極點和零點,不會產生新的極點和零點。不破壞系統的穩定性??膳c電源濾波器配合使用,補充濾波器的高頻性能,提高系統的濾波特性。

磁珠專門用于抑制信號線和電源線上的高頻噪聲和尖峰干擾,同時還具有吸收靜電脈沖的能力。

磁珠用于吸收超高頻信號。例如,一些射頻電路、鎖相環、振蕩電路以及含有超高頻存儲器(DDR SDRAM、RAMBUS等)、磁珠的電路都需要在電源輸入部分添加。電感器屬于儲能元件,用于LC振蕩電路、中低頻濾波電路等,其應用頻率范圍很少超過50MHz。

磁珠的作用主要是消除傳輸線結構(電路)中存在的射頻噪聲。射頻能量是疊加在直流傳輸電平上的交流正弦波分量。直流分量是所需的有用信號,而射頻能量是沿線路傳輸和輻射的無用電磁干擾 (EMI)。為了消除這些不需要的信號能量,可以使用SMD磁珠充當高頻電阻(衰減器),它允許直流信號通過并濾除交流信號。通常高頻信號在30MHz以上,但低頻信號也會受到貼片磁珠的影響。

SMD磁珠由軟鐵氧體材料組成,形成具有高體積電阻率的單石結構。渦流損耗與鐵氧體材料的電阻率成反比。渦流損耗與信號頻率的平方成正比。

使用SMD磁珠的優點:小型化、輕量化、在射頻噪聲頻率范圍內具有高阻抗、消除傳輸線中的電磁干擾。閉合磁路結構可以更好地消除信號的串聯纏繞。 優良的磁屏蔽結構,降低直流電阻,從而避免有用信號過度衰減。有顯著的高頻特性和阻抗特性(更好地消除射頻能量)。
