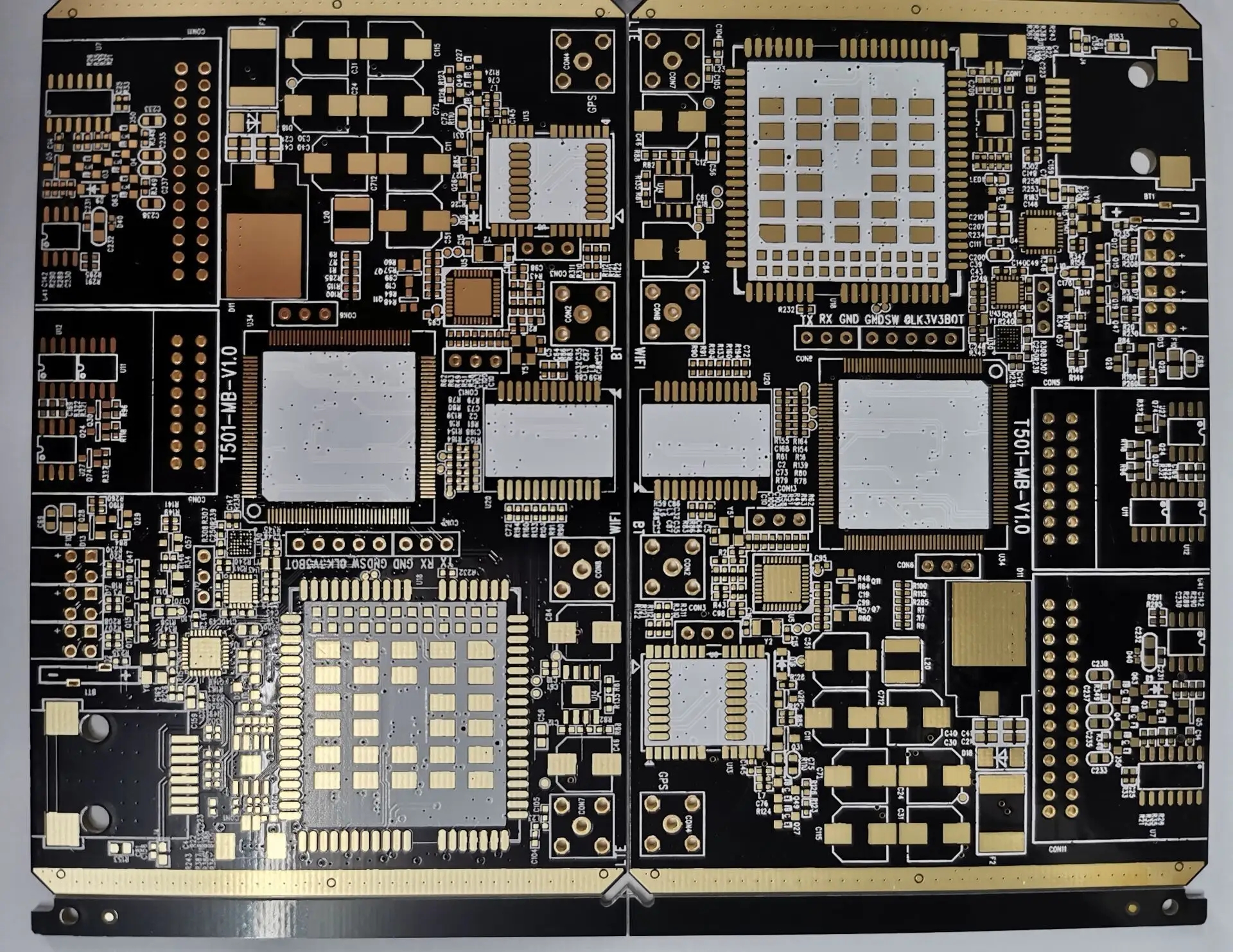

PCB上的布線排列及元件的合理布局
(1) 印刷電路中不允許出現交叉電路。可能交叉的線可以通過“鉆”或“繞”來解決。也就是說,讓一根引線“鉆”過其他電阻、電容、晶體管腳部的間隙,或者“纏繞”過一根可能交叉的引線的一端。特殊情況下,如何使電路變得很復雜?為了簡化設計,也允許使用跳線來解決交叉電路問題。
(2)電阻、二極管、管狀電容器等元件可以“垂直”和“水平”安裝。垂直是指元件垂直于電路板安裝和焊接,優點是節省空間。臥式是指元件平行且靠近電路板安裝焊接,其優點是元件安裝機械強度好。對于這兩種不同的安裝元件,印刷電路板上的元件孔間距是不同的。
(3)同級電路的接地點應盡量靠近,本級電路的電源濾波電容也應連接到本級接地點。特別是電流晶體管的基極和發射極的接地點不能距離太遠,否則兩個接地點之間的銅箔太長,會產生干擾和自激。采用這種“一點接地法”的電路工作穩定,不易自激。
(4)總接地線必須按高頻、中頻、低頻層次由弱電流到強電流的順序布置。 不允許隨意翻轉、翻轉。層級之間最好有長的聯系,但也要遵守這個規定。特別是變頻頭、再生頭、變頻頭的接地線布置更為嚴格。如果不當,會發生自激而無法工作。FM頭等高頻電路常采用大面積封閉地線,以保證良好的屏蔽效果。
(5)強電流引線(公共地線、功放電源引線等)應盡可能寬,以減少布線電阻及其壓降,減少寄生耦合引起的自激。
(6)高阻抗的走線盡量短,低阻抗的走線可以長一些,因為高阻抗的走線容易產生嘯叫和吸收信號,造成電路不穩定。 電源線、地線、不帶反饋元件的基極線、發射極線等均為低阻抗導線。射極跟隨器的基極線和收音機兩聲道的地線必須分開,分別形成一回路,直至功能結束。如果兩根地線相連,很容易產生串擾,降低分離度。
