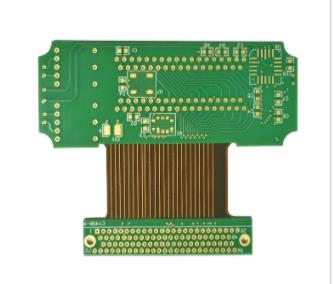

“如何放置”和“如何連接”是針對軟硬結合板而設計的

軟硬結合板廠的PCB設計顯得復雜。 需要考慮各種信號的趨勢以及能量的傳輸。干擾和發熱帶來的麻煩始終伴隨著我們。但其實總結的很清楚，可以從“怎么放”和“怎么連接”兩個方面入手。

1、遵循“先大后小、先難后易”的布局原則，即優先布局重要的單元電路和核心器件。 這和吃自助餐是一樣的：自助餐的胃口有限，先選自己喜歡的，而PCB空間有限，先選自己喜歡的。

2、布局應參考原理框圖，按照板子主要信號流向布置主要元器件。 布局應盡量滿足以下要求：總布線盡可能短，關鍵信號線盡可能短； 去耦電容應盡可能靠近IC的電源引腳布置，且其與電源、地之間形成的回路最短； 減少信號燈錯誤運行方式，防止道路上發生事故。

3、元件的排列要方便調試和維護，即大元件不要放在小元件周圍，待調試元件周圍要有足夠的空間，這樣往往會顯得太擁擠而尷尬。

4、對于結構相同的電路，盡量采用“對稱”標準布局； 按照分布均勻、重心平衡、布局美觀的標準優化布局。

5、同類型插件元件應在X或Y方向一個方向放置。 同一類型的極化分立元件也應力求X或Y方向一致，以利于生產和檢驗。

6、發熱元件一般應均勻分布，以利于單板及整機散熱。 除溫度檢測元件外的溫度敏感元件應遠離發熱較大的元件。

7、高電壓、大電流信號與小電流、低電壓弱信號完全分離； 將模擬信號與數字信號分離； 高頻信號與低頻信號分離； 高頻元件的間距要足夠。 在元件布局時，應適當考慮使用同一電源的元件盡可能放置在一起，以利于今后電源的分離。

以上主要考慮的是“如何放置”，即布局。 “如何連接”比較復雜，一般是：

關鍵信號線優先級：小信號、高速信號、時鐘信號、同步信號等關鍵信號優先布線；密度優先原則：從板上連接關系最復雜的元件開始布線。 從板上連接最密集的區域開始接線。
