SMT貼裝設備及AOI自動光學儀器

SMT設備其實就是表面貼裝技術所需要的機器一般來說，整條SMT生產線通常包括以下設備：

上料機、印刷機、連接臺、SPI、貼裝機、插件程序機、回流焊、波峰焊、AOI、X-ray、上料機等設備。 以上設備是比較完整的smt接線表設備，不同廠家可以根據實際產品需要增刪相關設備。 必要的設備包括打印機、貼片機和回流焊。

SMT 是 Surface Mount Technology 的縮寫。 進一步閱讀：什么是 SMT？ sm是做什么的？ smt補丁是什么意思？

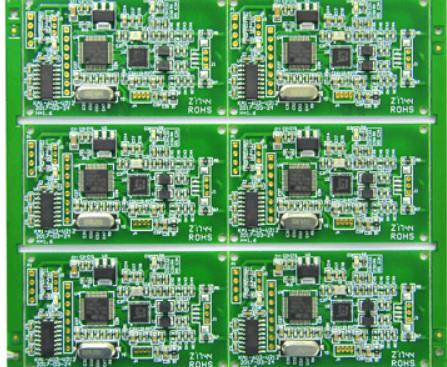

翻譯成中文就是表面貼裝技術。 通過這項技術，實現了日常生活中常見的各種數碼家電等電子產品的內部電路板。 電子元器件通過smt設備中的貼片機安裝在電路板上。 在回流焊爐中焊接后，最終成為主板。 表面貼裝技術在當今的電子行業中發揮著巨大的作用。 下面給大家介紹一下SMT器件包含的內容。

SMT設備

SMT生產設備：分配器、錫膏印刷機、貼片機、回流焊、波峰焊

SMT測試設備：SPI錫膏厚度測試儀、爐溫曲線測試儀、AOI光學測試儀、ICT在線測試儀、X-ray測試系統、ATE測試系統

SMT周邊設備：錫膏攪拌機、連接平臺、分切機、裝載機、裝載機、緩沖器

SMT配件：熱電偶/熱電阻、加熱管、刮刀/模板、噴嘴、點膠針、點膠機料筒配件、波峰焊槍管、飛達

SMT焊接耗材：錫膏/錫條、貼片膠、助焊劑

SMT電動工具：防靜電烙鐵、電烙鐵、熔錫爐、芯片固定鉗、發泡爐

SMT清洗設備：超聲波清洗機、PCBA清洗機

防靜電產品：防靜電人體防護用品、防靜電工具、防靜電周轉箱、防靜電包裝、防靜電檢測儀器。

AOI全自動光學儀器的測試方法及流程

AOI（AutomatIC Optical Inspection）全稱自動光學檢測，是根據光學原理檢測焊接生產中遇到的常見缺陷，如PCBA板的在線監測和檢測（PCBA是印刷電路板+組裝的縮寫 英文），即空PCB板通過SMT上裝，再通過DIP零件的整個生產過程稱為PCBA板）。

越來越多的工廠配備了AOI測試設備，以確保產品質量。 其基本原理是利用光的反射來檢查BGA等元器件是否放置正確，焊接是否良好，是否存在漏裝、反裝或短路等缺陷。 當通過AOI檢測發現缺陷時，需要現場工作人員進行目視判斷。 產品確定后，人工修改測試結果為合格，繼續后續生產，修復不良品。

但是回顯后半段SMT壞的時候，偶爾會發現比較直接的壞件，比如漏件、反件、錯件。 這些缺陷是在AOI測試中報告的，但現場操作人員誤判了這些缺陷，并流入了后續生產中。

AOI技術實現要素：

本發明所要解決的技術問題是提供一種AOI檢測方法，能夠降低現場操作人員誤判的概率，大大提高產品質量。

為實現上述目的，采用AOI檢測設備執行的AOI檢測方法對待測PCBA板進行檢測，包括以下步驟：

1.啟動AOI檢測程序，檢測PCBA板上待測元器件，獲取檢測數據；

2.判斷檢測到的數據是否超過預設的第一閾值。 如果是，執行步驟c，否則執行步驟f；

3.判斷待測PCBA板的檢測數據是否大于預設的第二閾值。 若大于，轉步驟d，否則轉步驟e；

4.確認待測PCBA板不合格，并保存待測PCBA板的測試結果；

5.根據現場操作人員輸入的信息存儲待測PCBA板的測試結果；

6.確認待測PCBA板為合格品，并保存待測PCBA板的測試結果。
